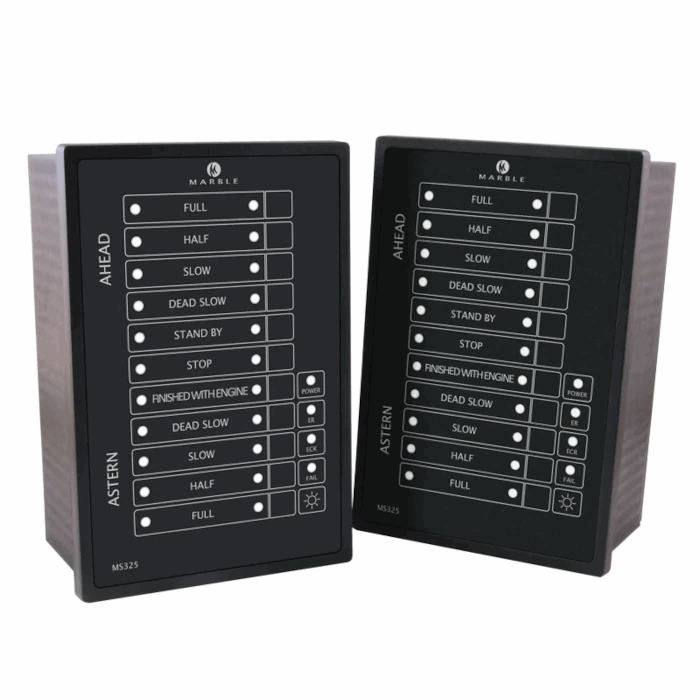

MS325B nødtelegraf er et Lloyds Register-typegodkjent nødsystem utviklet for kritisk ordreoverføring mellom bro og maskinrom dersom hovedfjernstyringen svikter. Systemet benytter robust to-tråds Modbus RTU-kommunikasjon, har et stort og tydelig LED-display med 11 posisjoner, innebygd summer, potensialfrie relekontakter samt enkel integrasjon mot ferdskriver (VDR). Med mulighet for oppsett med én master på bro og inntil to slaver i maskinrommet, gir MS325B en driftssikker, kostnadseffektiv og fleksibel reserveløsning om bord.
Pålitelig ordreoverføring ved bortfall av hovedstyring
MS325B nødtelegraf sikrer kontinuerlig og uavbrutt kommandooverføring mellom bro og maskinrom ved feil på fremdrifts- eller propellvingestyringen (pitch). Med godkjenning fra Lloyds Register oppfyller den maritime krav til redundans og sikkerhet. Enkel to-tråds busstilkobling minimerer kabeltrekking ved både nybygg og ettermontering (retrofit).
Fordeler
- Sikker nøddrift: Opprettholder kommando og kontroll over fremdriften dersom primærstyringen faller ut.
- Kompakt og oversiktlig: Tydelig, høykontrast LED-visning gir umiddelbar statusavlesning under alle lysforhold på bro og i maskin.
- Enkel konfigurering: Grenseverdier for alarm, nullstilling og alarminnstillinger justeres raskt direkte fra frontpanelet.
- Fleksibel systemtopologi: Kan konfigureres som Master eller Slave, med støtte for opptil to maskinromsenheter tilkoblet én broenhet.
Nøkkelfunksjoner
- 11 posisjoner: 9 operative maskinkommandoer og 2 statussignaler.
- LED-indikering: Umiddelbar visuell tilbakemelding på valgt og bekreftet ordre.
- To-tråds buss (Modbus RTU): Svært enkel kabling mellom enhetene på bro og i maskinrom.
- VDR-klargjort: Direkte tilkobling og signaloverføring til fartøyets ferdskriver (Voyage Data Recorder).
- Integrerte varsler: Innebygd akustisk summer og potensialfrie kontakter for ekstern alarmvarsling.
Tekniske spesifikasjoner
| Modell |
MS325B |
| Typegodkjenning |
Lloyds Register |
| Kommandoer / Signaler |
11 posisjoner (9 kommandoer / 2 signaler) |
| Kommunikasjonsbuss |
2-tråds Modbus RTU |
| Systemkapasitet |
1 broenhet (Master) tilkoblet opptil 2 maskinenheter (Slaver) |
| Tilkoblinger / Grensesnitt |
VDR-utgang, potensialfrie kontakter, innebygd summer |
| Driftsspenning |
24 VDC |
| Utvendige mål (B x H x D) |
96 mm × 144 mm × 60 mm |
| Utskjæringsmål (B x H x D) |
91 mm × 139 mm × 60 mm (panelmontasje) |
