For å kalkulere størrelse på styre sylinder trenger man kun ta et par mål.

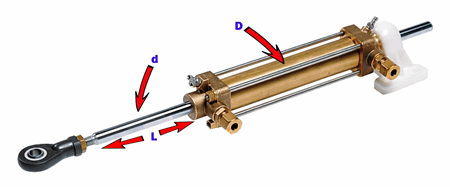

- L: Slaglengde på Stempelstang
- D: Ytterdiameter på Sylinder (bruk skyvelære)
- d: Diameter på stempelstang (bruk skyvelære)
Alle mål tas i mm. og leveres til vår kundebehandler for utrekning.

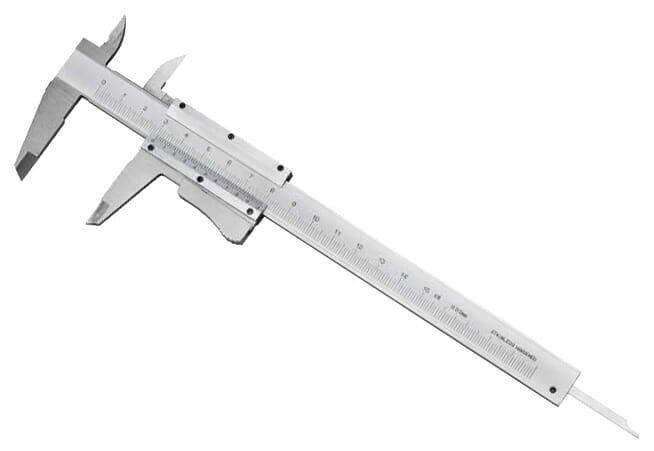

Verktøy: Man trenger Skyvelære for å måle diameter...
En styresylinder oppgis gjerne i cc / ccm / cm3 som alle betyr kubikk sentimeter og er det samme.
Eksempel:
Vi måler
- slaglengde (L) til 20cm
- Ytterdiameter til 5cm / Intern sylinder diameter D=(5-0,6)
- Stempelstang diameter (d) til 2cm

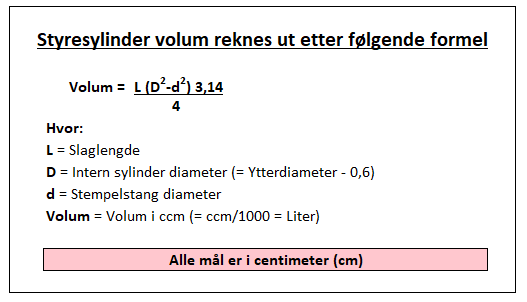

Volum= 20 x (19,36-4) x 3,14 / 4 = 241ccm
Når man kjenner sylinderstørrelse så kan man enkelt finne frem til rett type pumpe og autopilot pakke.
