Montere Hekksvinger

Montering av hekkmontert svinger

Hekkmontert svinger er en populær og praktisk løsning for mange motorbåter med tverr hekk. Denne guiden tar for seg de viktigste stegene for å sikre en korrekt installasjon og optimal ytelse fra ditt ekkolodd.

Hva du trenger:

Din nye hekkmonterte svinger med tilhørende brakett og skruer.
Leverandørens monteringsmanual (svært viktig!).
Drill med bor som passer til skruene (sjekk manualen).
Skrutrekker som passer til skruene.
Tommestokk eller målebånd.
Vannfast tusj eller blyant.
Sikaflex eller annet marint tetningsmiddel.

Steg-for-steg monteringsguide:

1. Les manualen nøye!!!!

Dette kan ikke understrekes nok. Hver svinger kan ha spesifikke krav og anbefalinger fra produsenten. Følg deres anvisninger til punkt og prikke.

2. Velg riktig monteringssted:

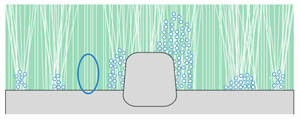

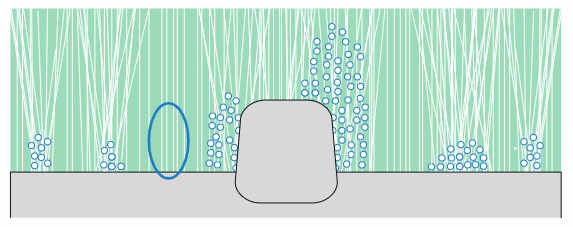

Unngå turbulens:

For best ytelse må svingeren monteres på et sted med minst mulig turbulens og luftbobler. Den mest effektive måten å finne ut dette på er ved å sjekke vannstrømmen rundt akterspeilet mens båten er i bevegelse.

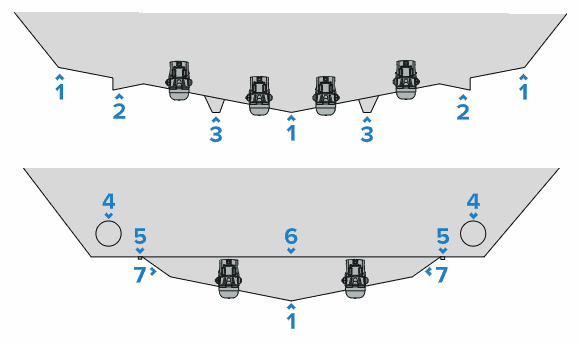

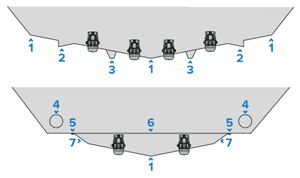

Turbulens kan eksempel forårsakes av

springlister
kjølforlengelser
steglister
utløp og eksos
rekker med nagler
trinn i skroget
spant

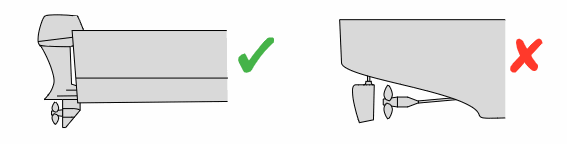

IKKE monter svingeren akter for disse stedene eller i områder med turbulens som skapes

Fri sikt:

Sørg for at svingeren har uhindret "sikt" ned i vannet. Unngå områder med beslag, trimflaps eller andre hindringer som kan blokkere lydsignalene.

Tilgjengelighet:

Velg et sted som er lett tilgjengelig for montering og eventuell justering senere.

Kabelføring:

Tenk på hvordan kabelen fra svingeren skal føres inn i båten på en sikker og vanntett måte.

3. Merk av borehullene:

Hold braketten mot akterspeilet der du har valgt å montere svingeren.
Bruk en vannfast tusj eller blyant til å markere plasseringen av skruehullene gjennom brakettens hull. Konsulter manualen for spesifikke anbefalinger om høydeplassering i forhold til vannlinjen.

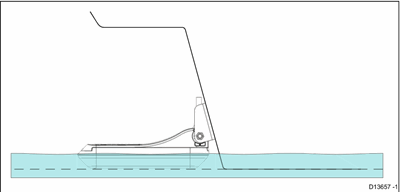

Viktig: Sørg for at svingerens senterlinje vil være i omtrent samme plan som vannflaten når båten planer. Dette er avgjørende for optimal ytelse i fart.

4. Bor pilot hull:

Bruk en drill med et bor som er litt mindre enn diameteren på skruene som følger med.
Bor forsiktig pilot hull på de merkede stedene. Unngå å bore for dypt.

TIPS:

Fest maskeringstape på boret ditt. Når du borer hull i akterspeilet – unngå å bore for dypt ved å måle lengden på skruene dine minus tykkelsen på monteringsbraketten, og merk den nødvendige dybden på boret ditt med et stykke maskeringstape rundt borret.

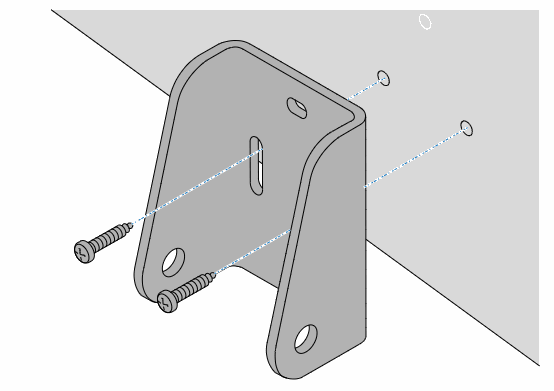

5. Monter braketten:

For ekstra beskyttelse mot vanninntrengning, påfør et marint tetningsmiddel (f.eks. Sikaflex) på baksiden av braketten rundt skruehullene før du fester den.
Skru braketten fast i akterspeilet ved hjelp av de medfølgende skruene. Ikke stram for hardt i første omgang.
Sjekk at braketten sitter solid og i riktig posisjon. Stram deretter skruene jevnt til.

NB! Etter at du har påført marint tetningsmiddel, må du alltid la det herde fullstendig før du setter båten tilbake i vannet.

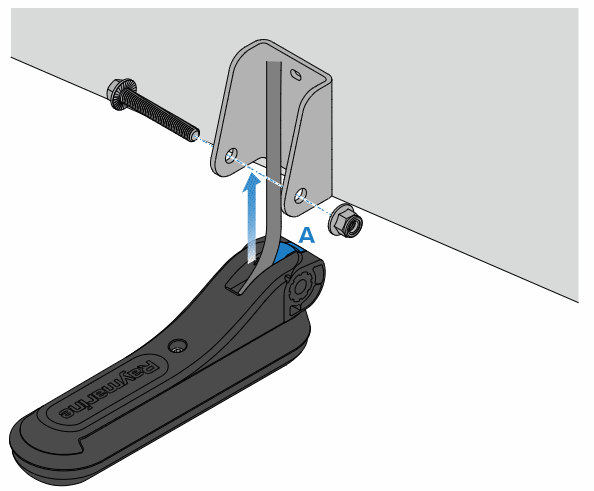

6. Fest svingeren til braketten:

Skyv svingeren inn i braketten. De fleste hekksvingere har en mekanisme for dette, ofte med en låsepinne eller skrue.
Sørg for at svingeren er ordentlig festet og sitter stødig.

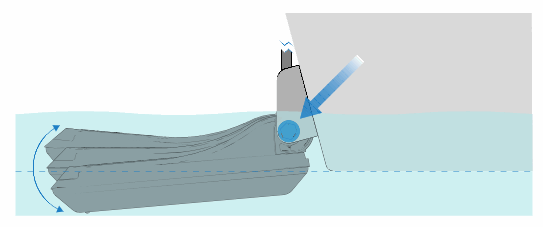

7. Juster svingerens vinkel (om nødvendig):

Svingere har mulighet for justering av vinkelen. Følg manualen for å finne riktig vinkel. Målet er at svingeren skal peke rett ned i vannet når båten ligger stille.

8. Før kabelen inn i båten:

Velg en egnet plass for å føre kabelen fra svingeren inn i båten. Dette bør være et tørt og beskyttet område.
Bor eventuelt et hull for kabelen. Husk å bruke en gummigjennomføring eller lignende for å sikre en vanntett forsegling rundt kabelen.
Før kabelen forsiktig inn og koble den til ekkolodd-enheten i henhold til manualen.

9. Test installasjonen:

Når alt er koblet til, slå på ekkoloddet og sjekk om du får et signal og dybdeavlesning.
Ta en prøvetur i sakte fart for å se om svingeren fungerer som den skal uten for mye støy eller tap av signal.
Observer ytelsen når båten planer. Hvis du opplever problemer med signalet i høyere fart, kan det hende du må justere svingerens posisjon litt.

Viktige tips:

Nøyaktighet er nøkkelen: Ta deg god tid og vær nøyaktig under monteringen, spesielt når det gjelder plassering og vinkel.
Beskyttelse mot groe: Hekkmonterte svingere er utsatt for groe. Bruk bunnstoff som er trygt for svingermaterialet (sjekk produsentens anbefalinger) for å redusere dette problemet.
Vedlikehold: Inspiser svingeren jevnlig for groe og skader. Rengjør den forsiktig ved behov.
Unngå støt: Vær forsiktig når du håndterer svingeren, da den kan være følsom for støt.
Opptrekk på land: Husk at hekkmonterte svingere kan være utsatt for skade når båten trekkes opp på henger eller strand. Vær forsiktig og juster eventuelt svingeren opp om mulig. Mange modeller har en "vippe"-funksjon for dette.

Hvis du mister bunnkontakt i fart, monter den lavere.

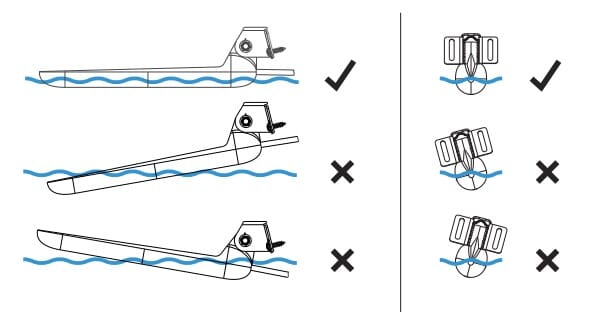

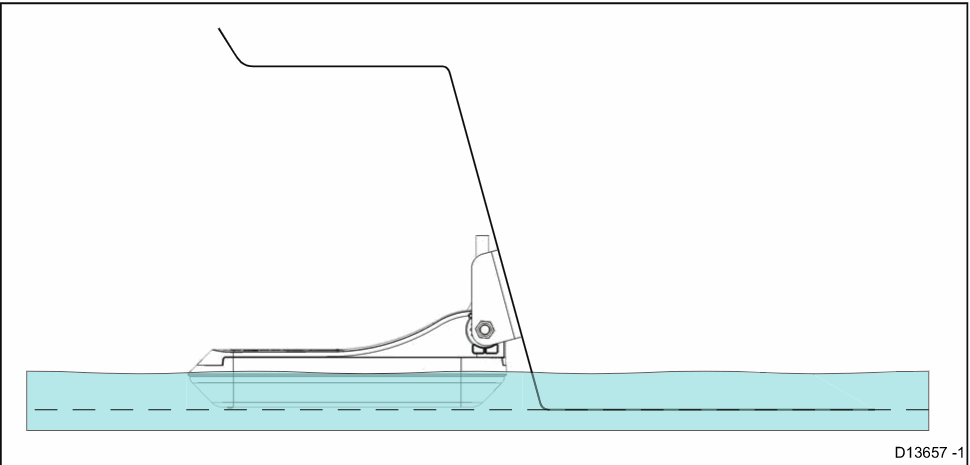

De fleste monterings manualer anbefaler å plassere svingeren slik at bunnflaten er parallell med skrogets bunn og enten i flukt med skrogets bunn eller omtrent 3 mm under.

Dette er et godt utgangspunkt, men de fleste manualer gir ikke mye veiledning om hva du skal gjøre hvis dette ikke gir den ytelsen du ønsker.

Et godt utgangspunkt for en hekkmontert svinger er parallelt med skrogets bunn og omtrent 3 mm under. Å senke "halen" på svingeren noen grader kan forbedre ytelsen i fart.

Svaret er enkelt: flytt svingeren lavere i trinn på omtrent 3 mm til den gir god avlesning i fart.

Hvorfor ikke bare montere den lavere med en gang? Fordi jo lavere svingeren er montert, desto mer motstand skaper den og desto mer utsatt er den for slag fra flytende gjenstander. Når den er montert for lavt, kan "nesen" på en svinger til og med skape sin egen turbulens, noe som forringer ytelsen. Hvis du får en "hanekam" av hvitt vann fra nesen på svingeren, er den montert for lavt.

Ved å følge denne guiden og leverandørens anvisninger nøye, vil du kunne montere din hekkmonterte svinger på en sikker og effektiv måte, og få glede av de mange fordelene et ekkolodd gir deg på vannet. Lykke til!
