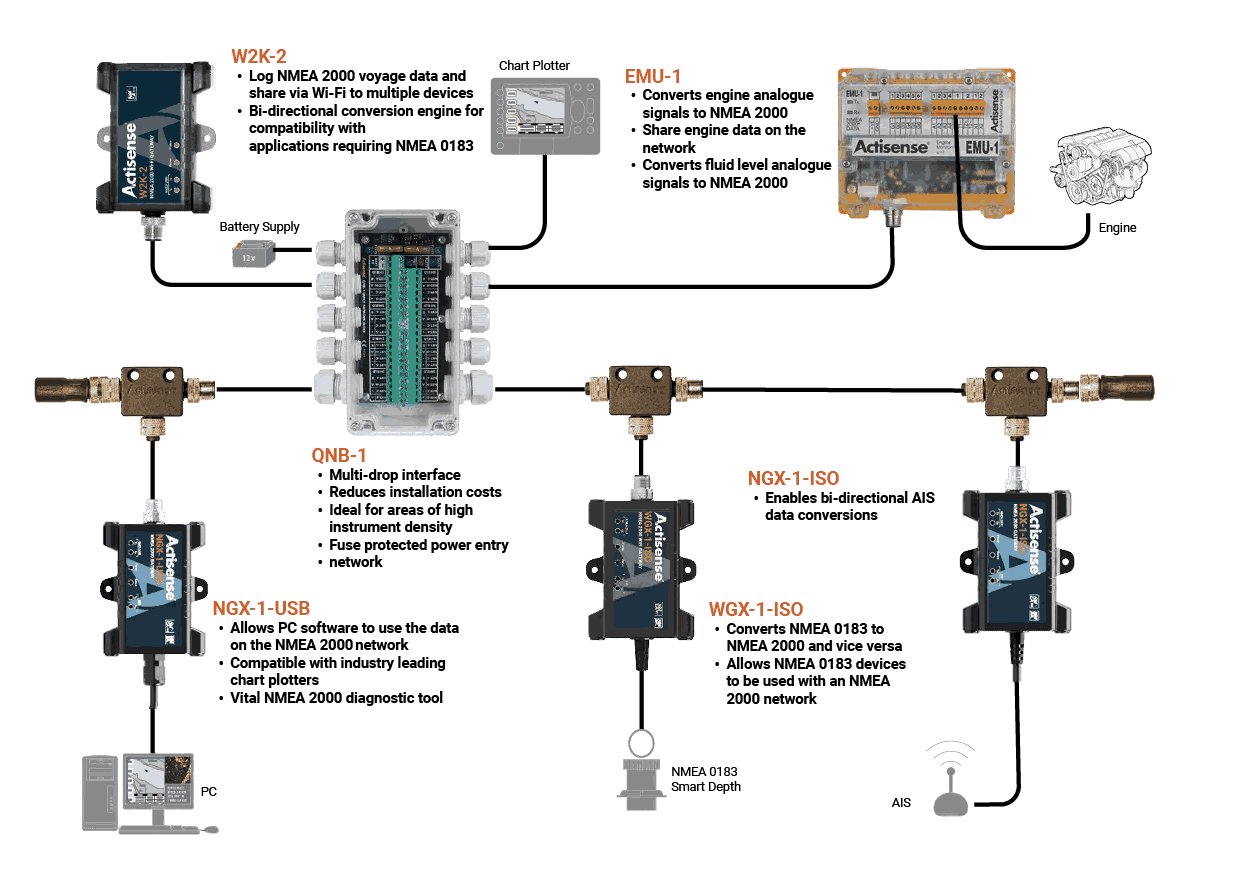

Hva er egentlig NMEA 2000?

NMEA 2000 er en felles "plug-and-play"-standard som gjør at marineelektronikk kan snakke sammen – uansett merke. Kartplottere, GPS, AIS, motordata, vindmålere og autopiloter deler informasjon lynraskt gjennom nettverket. Systemet er ekstremt robust mot elektrisk støy, noe som er helt nødvendig i et tøft maritimt miljø.

1. Kabler og kontakter: Velg riktig tykkelse

NMEA 2000 bruker standardiserte kabler og plugger. Det betyr at utstyr fra forskjellige produsenter passer om hverandre, noe som gjør det enkelt å utvide systemet senere.

Det finnes tre hovedtyper kabler:

• Lite (Tynn kabel): Den vanligste typen for vanlige fritidsbåter. Maks lengde på selve hovedkabelen (backbone) er 100 meter.
• Mid (Medium kabel): Brukes i litt større installasjoner. Tåler mer strøm og tillater en hovedkabel på opptil 250 meter.
• Heavy (Tykk kabel): For store yrkesbåter og fartøy med lange strekk. Tillater også opptil 250 meter hovedkabel.

Viktige avstandsregler:

• Droppkabler (kabelen fra hovedstammen til apparatet): Maks 6 meter per apparat. Blir den lengre, kan det oppstå signalforstyrrelser og feilmeldinger.
• Total lengde på alle droppkabler: Kan ikke overstige 78 meter totalt i hele nettverket.

Kontakter og T-stykker

Nettverket bruker fargekodede 5-pinners kontakter (Strøm, signal og skjerming). Du bruker T-stykker for å koble hvert apparat til hovedkabelen.

2. Hvor mange apparater kan du koble til?

• Maks 50 fysiske apparater: Nettverket har en fysisk grense på 50 komponenter. Kobler du til flere, blir den elektriske belastningen for stor, og signalene blir "utydelige".
• Maks 252 adresser: Hvert apparat må ha en unik adresse på nettverket for å snakke. Vær oppmerksom på at enkelte avanserte bokser (som Wi-Fi-gatewayer) kan beslaglegge flere adresser fordi de sender flere typer data samtidig.

3. Terminering: Nettverkets "vegg"

Dette er det punktet det syndes oftest mot! Et NMEA 2000-nettverk MÅ ha en motstand (en terminator på 120 ohm) i hver ende av hovedkabelen. Totalt to stykker per nettverk.

Hvorfor? Elektroniske signaler reiser i voldsom fart gjennom kabelen. Når de treffer en tom kabelende uten terminator, "stutter" signalet og kastes i retur. Dette skaper ekko og fullstendig kræsj i datatrafikken.

Tips for seilbåter: Hvis hovedkabelen går opp i masten til en vindmåler, kan det være vanskelig å plassere en vanlig endeterminering på toppen. Da bruker du i stedet en inline-terminator rett før eller oppe ved sensoren.

Slik sjekker du at alt er i orden (Multimetertrikset)

Før du setter strøm på det nye nettverket ditt, kan du måle motstanden med et multimeter mellom de to signalpinnene (hvit og blå) i et T-stykke:

• Ca. 60 ohm: Perfekt! Begge terminatorene er riktig montert.
• 120 ohm: Du har glemt den ene terminatoren.
• Høy verdi (OL): Du mangler begge terminatorene, eller det er brudd i kabelen.

Flere gode råd for et feilfritt nettverk

• Strømtilkobling: Koble strømmen til nettverket (Power Tap) så nærme midten av kabelstrekket som mulig. Da fordeler du spenningen best til begge sider. Husk egen sikring!
• Jording: Skjermingen i kabelen skal kun jordes til båtens minus-skinne på ett enkelt punkt (helst der strømmen kobles på). Jorder du flere steder, skaper du jordsløyfer som lager støy.
• Datatrafikk: Hvis nettverket blir tregt, skyldes det ofte at enkelte instrumenter (f.eks. kompass eller GPS) sender oppdateringer unødvendig mange ganger i sekundet. Dette kan ofte justeres ned i menyene.
