Brannalarm

Hva er forskjellen mellom konvensjonelt og adresserbart anlegg?

Konvensjonelt anlegg (Sonebasert)

Detektorene kobles i radielle kurser (soner), der sentralen overvåker strømnivået via en endeavsluttende motstand. Ved alarm indikerer sentralen hvilken sone som er aktivert (f.eks. «Sone 2: Maskinrom»), men ikke nøyaktig hvilken detektor som har løst seg ut. Dette er en robust og kostnadseffektiv løsning for mindre fartøy, men kablingen blir mer omfattende og feilsøking ved jording mer krevende på større installasjoner.

Adresserbart anlegg (Enhetsbasert)

Detektorer, manuelle meldere og styremoduler kobles i en lukket sløyfe (ring/loop) med toveis digital kommunikasjon. Hver komponent har sin unike adresse og tekstnavn i sentralen (f.eks. «Detektor 14: Lugarkorridor bb side dekk 2»). Systemet gir kontinuerlig loggføring og analog verdi-avlesing for tidlig varsling før full utløsning, og innebygde isolatorer sikrer drift selv ved kabelbrudd eller kortslutning.

Hvilke fartøy kan bruke hva – og hvem må ha adresserbart?

Kravene reguleres av nasjonale forskrifter fra Sjøfartsdirektoratet samt internasjonale regler som SOLAS og IMO FSS Code:

• Fiskefartøy under 15 meter: Regulert av forskrift om fiske- og fangstfartøy under 15 meter. Her er det tilstrekkelig med et godkjent, konvensjonelt anlegg (f.eks. egne soner for maskinrom, lugar og styrehus).
• Mindre lasteskip og arbeidsbåter (under 24 meter): Regulert av forskrift om bygging og tilsyn av mindre lasteskip. Konvensjonelle sentraler tillates så lenge rommene og sonene er oversiktlige, men mange velger kompakt adresserbart for enklere installasjon.
• Større lasteskip, tankskip og passasjerskip: Regulert av forskrift om brannsikring på skip (som implementerer SOLAS II-2 og FSS Code kapittel 9). Her kreves i praksis adresserbare anlegg for umiddelbar identifikasjon av detektorposisjon.
• Hurtigbåter / High Speed Craft (HSC): Følger forskrift om besiktelse, bygging og utrustning av passasjerførende hurtigbåter (HSC-koden), som setter strenge krav til hurtig respons og adresserbar deteksjon.
• Fartøy med ubemannet maskinrom (UMS / AUT): Krever adresserbare komponenter og feiltolerante sløyfer for å tilfredsstille klasseselskapenes og forskriftens krav til alarmdistribusjon til bro og vaktlugarer.

Oversikt: Anleggstype etter fartøyskategori

Ex-områder om bord: Hvor kreves egensikkert utstyr?

Områder med potensiell forekomst av brennbar gass eller damp klassifiseres som eksplosjonsfarlige (sone 0, 1 eller 2). Her kan standard detektorer ikke benyttes direkte på sløyfen; alt utstyr må være sertifisert egensikkert (Ex ia / Ex ib):

• Batterirom: Risiko for hydrogengass under lading gjør rom og avtrekk til definerte Ex-soner.
• Malingslager (Paint locker): Løsemiddeldamp krever egensikre detektorer og manuelle meldere.
• Drivstoffventilasjon og peilerør på dekk: Områder rundt utluftinger og ekspansjonstanker.
• Pumperom og lasteområder på kjemikalie-/tankskip: Klassifisert som sone 0 eller 1 med strenge krav til energibegrensning.

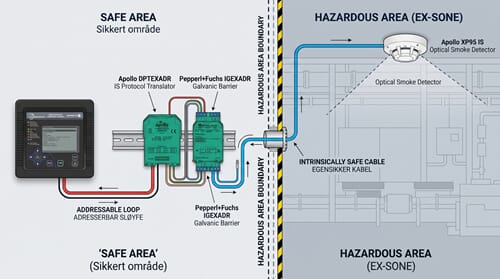

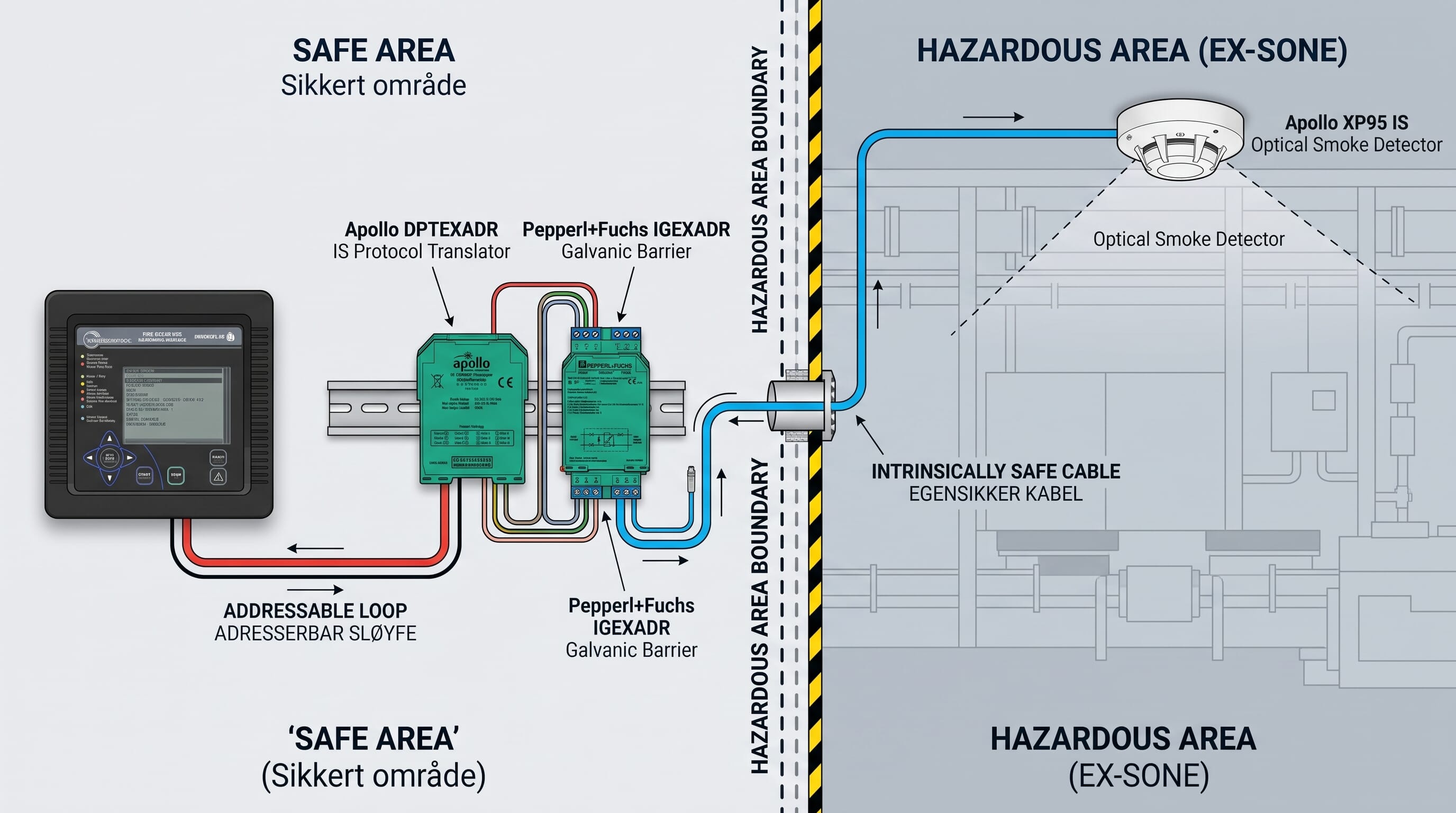

Installasjonskrav og kabling i Ex-soner (FME og NEK IEC 60092-502)

Selve den elektriske installasjonen, rutingen og kablingen ut i eksplosjonsfarlige områder er underlagt forskrift om maritime elektriske anlegg (FME) samt den internasjonale normen NEK IEC 60092-502 (Tankers – Special features):

• Fysisk separasjon og merking: Egensikre kabler (Ex i) skal holdes adskilt fra andre spenningsførende kabler og enten merkes tydelig eller leveres med lys blå ytterkappe for å forhindre feilkoblinger under service.
• Kabelparametre: Kabellengde, kapasitans ($C_c$) og induktans ($L_c$) må dokumenteres og beregnes opp mot barrierens tillatte verdier ($C_o$ og $L_o$) for å sikre at kabelen i seg selv ikke kan lagre tennenergi.
• Skottgjennomføringer: Gjennomføring mellom sikkert område og Ex-sone må utføres med typegodkjente tettesystemer (f.eks. Roxtec) eller godkjente pakknipler som opprettholder både gass- og brannintegriteten (A60).
