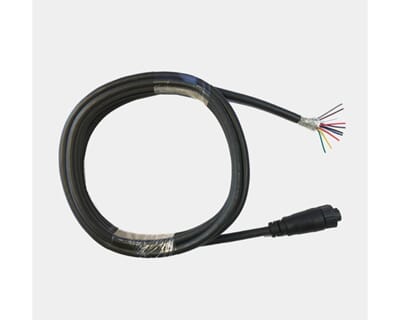

Lars Thrane Aux Cable 3m er ikke en del av basissystemet og må bestilles separat.
AUXILIARY CABLE WIRE COLOR AND DESIGNATIONS
Pin No. Wire Color Wire Designation
1 Black External Output
2 Brown External Output
3 Red RS-422 Z (output) Tx4 Orange RS-422 Y (output) Tx+
5 Yellow RS-422 A (input) Rx+
6 Green RS-422 B (input) Rx7 Blue External Input
8 Violet External Input
9 Gray Not Used
10 White RS422 (C) common
