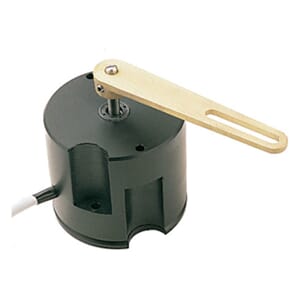

Simrad RF14XU Rudder Feedback Unit består av et glassforsterket ikke-brennbart polyesterhus med en monteringsplate av sjøvannsbestandig aluminium. Den inneholder et potensiometer, endebrytere og en elektronisk drivmodul. Den elektroniske drivmodulen inneholder en spenningsdel og en frekvensdel.
Spenningsdelen sender ut en spenning til rorvinkelindikatoren(e) som er proporsjonal med rorvinkelen. Spenningen varierer ±9 volt rundt halvparten av forsyningsspenningen.
Frekvensdelen genererer et signal med variabel frekvens med 3400 Hz som midtposisjonsreferanse. Denne delen brukes kun hvis en Simrad autopilot er koblet til RF14XU. Signalet varierer med en hastighet på 20 Hz/grad økende når roret beveger seg mot babord og omvendt. Akselen til tilbakekoblingsenheten er fri til å bevege seg 360 grader, men kun ±90 grader fra midtposisjon brukes til signalkontroll. RF14XU er utstyrt med to sett mikrobrytere som kan brukes som elektriske grensebrytere for styremaskinen.
- Heavy Duty Lang levetid tilbakemeldingsenhet med transmisjonskobling
- Variabel frekvensutgang for Simrad autopiloter
- Separat spenningsutgang for rorvinkelindikatorer
- Dobbelt sett med grensebrytere
- Krever 24VDC forsyningsspenning
