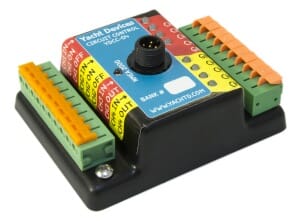

Circuit Control er kjernekomponenten i vårt digitale svitsjesystem. I tillegg til tilkoblede knapper, kan belastninger administreres fra moderne kartplottere, med "virtuelle knapper" på nettmålerne til Wi-Fi-gatewayen vår, eller automatisk fra sensorene våre. For å sette opp flere kontrollposter med dupliserte fysiske knapper og indikasjon, bruk Switch Control YDSC-04.

• fire kanaler: to med normalt åpne kontakter (PÅ-AV) og to med byttekontakter;
• låsende (bi-stabile) releer bruker strøm bare under prosessen med å bytte og forblir i sin siste tilstand etter at enheten er slått av;
• maksimal konstant belastningsstrøm per kanal er 10A, topp er 20A (4 sekunder, driftssyklus 10%);
• i stand til å bytte likestrøm (DC) og vekselstrøm (AC) laster opp til 400 V;
• høyspenningsisolasjon med en last, 5000 VRMS;
• gjennomsnittlig enhetsforbruk er bare 30 mA.

Circuit Control-enheten kan fungere parallelt med andre enheter og kan administreres fra flere Switch Control-enheter med et matchet banknummer (252 unike banknumre er tillatt i NMEA 2000). Flere uavhengige digitale svitsjsystemer (med forskjellige banknumre) kan eksistere samtidig i et enkelt NMEA 2000-nettverk. Bruk glidebryteren vist i diagrammet ovenfor for å sjekke eksempler på digitale svitsjesystemer.

Du kan administrere belastninger koblet til kretskontrollen (fastvare 1.01 eller nyere kreves) fra de fleste moderne kartplottere med CZone-støtte. Dette inkluderer Garmin, Lowrance, Simrad, B&G, Furuno kartplottere og nyere modeller fra Raymarine (Axiom, eS og gS-serien). Klikk her for å konfigurere MFD. EmpirBus digitale svitsjprodukter (støttet i gamle Raymarine MFD-er) støttes ikke ennå.

Kretskontrollen og bryterkontrollen er utformet for å være kompatible med Oceanic Systems, Offshore Systems, Chetco Digital, Maretron (se s.27 i håndboken) og Carling Tech-skjermer og relémoduler, og med andre NMEA 2000 digitale svitsjeenheter administrert med standard NMEA 2000 PGN 127501 "Binær statusrapport" og PGN 127502 "Binær bryterkontroll".

Produktfordeler:

• kompatibel med et bredt spekter av utstyr, inkludert moderne kartplottere;
• ingen spesielle krav til knapper, du kan velge hvilke som helst midlertidige trykknapper som passer til båtens interiør (se s.19 i håndboken);
• ingen spesiell kunnskap, programvare eller maskinvare kreves for installasjon;
• pris og størrelse passer for små fartøyer;
• enhver type belastning er tillatt (AC, DC, lyd);
• ingen oppvarming, ingen ekstra strømforbruk;
• rent NMEA 2000-produkt, i samsvar med standarden og sertifisert av NMEA;
• høyspent isolasjon med belastningen;
• støtter fastvareoppdateringer, gratis programvare for PC er tilgjengelig (Wi-Fi eller USB Gateway kreves).
