Parallellkobling av Victron Phoenix Smart IP43 for Økt Ladekapasitet

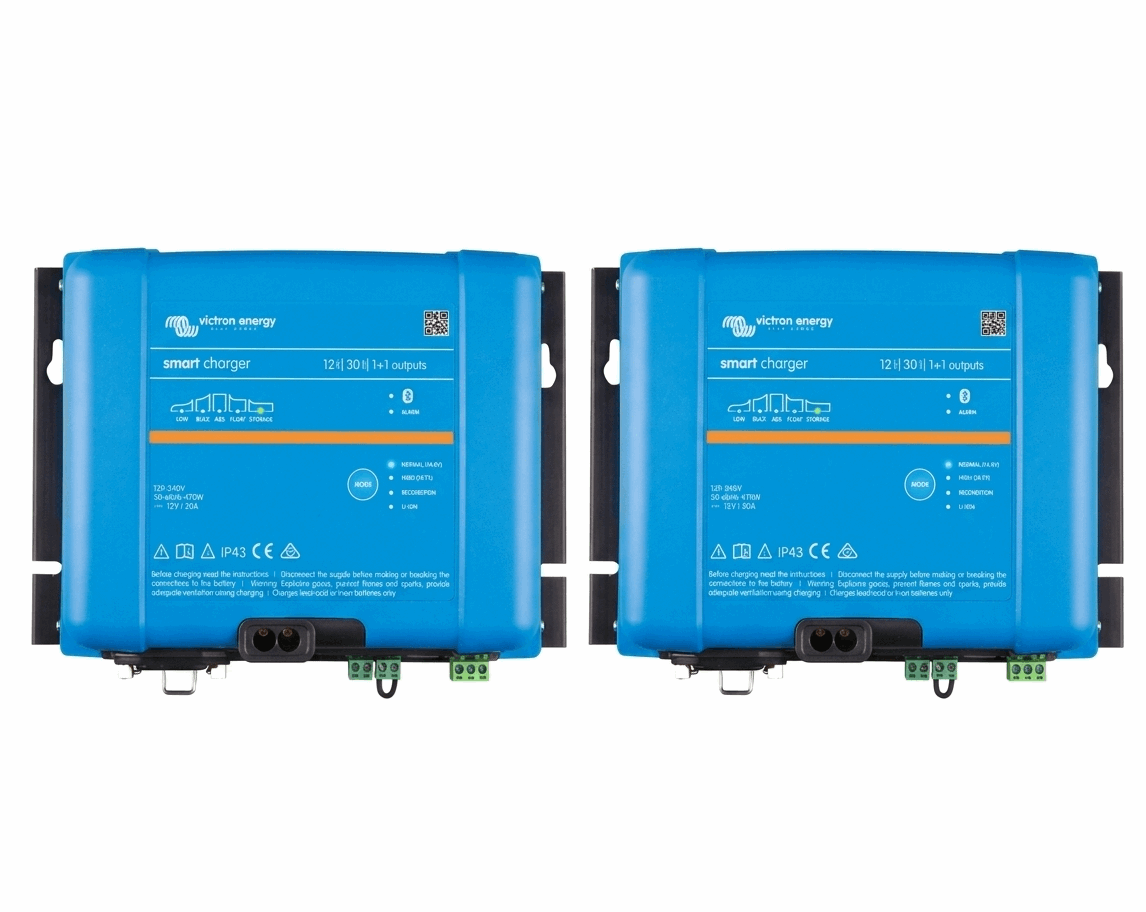

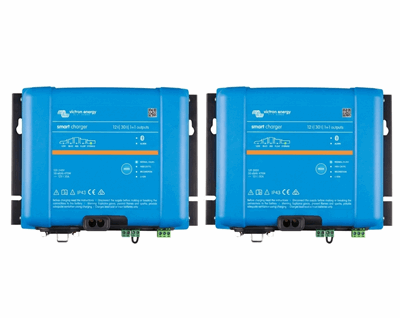

Når energibehovet i et båt-, bobil- eller off-grid-anlegg vokser, kan det være nødvendig med høyere ladestrøm enn én enkelt enhet kan levere. Ved å parallellkoble to eller flere Victron Phoenix Smart IP43-ladere, kan du kombinere ladeeffekten deres slik at de opptrer som én stor ladeenhet mot batteribanken.
For at laderne skal jobbe sømløst sammen uten at den ene kobler ut for tidlig eller forstyrrer den andre, må ladestadiene (Bulk, Absorption og Float) synkroniseres. Dette kan gjøres enten trådløst via Bluetooth eller kablet via et styringssystem.
Trådløs synkronisering via VE.Smart Networking (Bluetooth)
Laderne kan opprette et lokalt mesh-nettverk over Bluetooth. I dette nettverket kåres en "master"-enhet dynamisk, som styrer ladealgoritmen for alle tilkoblede ladere.
Viktige retningslinjer:
-
Bare én batterimonitor (BMV, SmartShunt, Smart Battery Sense eller VE.Bus Smart Dongle) kan inkluderes i et VE.Smart-nettverk.
-
Alle batterimonitor-tilkoblinger (spenningsmålingskabler, temperatursensor og strøm-shunt) og ladere i et felles VE.Smart-nettverk må være koblet til den samme batterienheten / batteribanken.
-
Maksimalt antall tillatte enheter i et VE.Smart-nettverk er 10.
-
Kommunikasjon via VE.Smart-nettverk krever at alle enheter befinner seg innenfor Bluetooth-rekkevidde av hverandre. Systemer med dårlig eller ustabilt Bluetooth-signal mellom enhetene vil oppleve tilkoblingsproblemer. Signalstyrken mellom enhetene kan sjekkes på VE.Smart-nettverkssiden i VictronConnect.
-
Flere ladere i et felles VE.Smart-nettverk må ha de samme ladeinnstillingene, ettersom "master"-enheten kan endres dynamisk og hvilken som helst lader kan bli "master".
-
Flere ladere i et felles VE.Smart-nettverk trenger ikke å være av samme modell, de må bare være kompatible med VE.Smart Networking (dette inkluderer VE.Smart Networking-kompatible Blue Smart-ladere, Smart IP43-ladere og MPPT-solcelleladere).
-
Enkelte eldre enheter er ikke kompatible med VE.Smart-nettverk. Se produktmanualen for bekreftelse.
Kablet synkronisering og integrasjon via VE.Direct
Dersom laderne står plassert langt fra hverandre, i et skjermet metallrom, eller du ønsker en mer robust og sentralisert styring uten avhengighet av Bluetooth-dekning, kan parallellkoblingen gjelde via VE.Direct-kabler.
Hva som trengs for kablet løsning:
-
VE.Direct-kabler: Én egen kabel fra hver enkelt Phoenix Smart IP43-lader.
-
En Victron GX-enhet (f.eks. Cerbo GX, Ekrano GX eller Color Control GX): GX-enheten fungerer som hjernen i systemet. Hver lader kobles inn i en ledig VE.Direct-port på GX-enheten (eventuelt via VE.Direct-til-USB-adaptere dersom du går tom for porter).
-
DVCC (Distributed Voltage and Current Control): Når laderne er koblet til GX-enheten, aktiveres DVCC i systeminnstillingene. GX-enheten vil da hente inn spenning, strøm og temperatur fra en felles batterimonitor (eller et Smart-BMS ved litiumbatterier) og overmTransmissionere de eksakte ladeparametrene kablet til alle IP43-laderne samtidig.
Dermed oppnås komplett, kablet synkronisert lading med full overvåking og fjernstyring via Victron VRM-portalen.
