Batterimonitoren kan brukes med enhver enkelt likestrømskilde (f.eks. dynamo, vindgenerator osv.) eller last (ankerspill, kjøleskap osv.), men er primært designet for å overvåke batteriet i et fartøy. For å fungere som tiltenkt kreves en passende ekstern shunt (ikke inkludert med enheten); shunter i området fra 5A til 1200A er allment tilgjengelige (se avsnitt V "Velge en shunt" i brukermanualen). Den kan konfigureres til å bruke data fra et NMEA 2000-termometer tilkoblet batteriet for å oppdage ladetilstand og helsetilstand mer nøyaktig og rapportere temperaturen sammen med spennings- og strømdata.

Enheten har en MicroSD-kortplass som gjør det mulig å bruke et standard FAT-formatert kort for å konfigurere og oppdatere fastvaren. Minst bør du angi spenningsfall og maksimal strøm for den tilkoblede shunten. I tillegg kan du spesifisere batteriparametere som nominell kapasitet og spenning, kjemi osv. Enheten kan også konfigureres via NMEA 2000 ved hjelp av installasjonsbeskrivelsesstrenger; en PC-gateway og programvare (som CAN Log Viewer eller ActiSense NMEA Reader) kan være nødvendig for denne metoden.

I motsetning til den forrige modellen YDBM-01, har YDBM-02-modellen en ekstra ledning og kan brukes med en shunt koblet til enten den positive eller negative batteripolen. Dette er den eneste forskjellen mellom modellene, og YDBM-02 kan erstatte den forrige modellen i alle mulige tilfeller.

Batterimonitoren kan konfigureres til å administrere kanaler i et NMEA2000 digitalt brytersystem, og/eller utløse en digital alarmenhet som er kompatibel med standard NMEA 2000 PGN-ene 127501/127502. For eksempel kan batterimonitoren konfigureres til automatisk å utløse en lyd- eller talealarm for lav batteriladning med Alarm Button, eller til å slå på eller av utstyr, eller til å starte en generator for å lade opp batteriet med Circuit Control.

Elektriske egenskaper:

• Ekstern shunt nominell strøm: 5–2500 A
• Ekstern shunts nominelle spenningsfall (anbefalt): 75 mV
• Nøyaktighet for strømmåling (se merknad nedenfor): ±0,5 %
• Maks tillatt likespenning på innganger (med hensyn til GND-inngang): 40 V
• Nøyaktighet for spenningsmåling: 0,1 V
• Gjennomslagsspenning mellom NMEA 2000-grensesnittet og innganger: 2500 VRMS
• Tilkobling: NMEA2000 (Micro-C Han)

Merknad: Nøyaktighetsverdiene inkluderer ikke nøyaktigheten til shunten, som vanligvis er ±0,25 % eller ±0,5 %, samt ±20–25 ppm/°C for temperaturdrift.

PS! YDBM-02 erstatter tidliger YDBM-01 fullt ut.

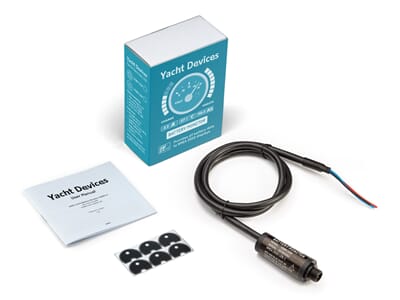

I esken:

• YDBM-02
• Manual
• Klistrelapper

Anbefalte shunt verdier:

• 0 - 75 mV
• 5 - 2500 A
