Tilpass skjermer for å vise motorytelsesdata. drivstofforbruk, alarmer og mye mer.
Gir et galvanisk skille mellom motor og navigasjons nettverk.
Vis motorinformasjon på smarttelefonen eller nettbrettet med Raymarine apper.

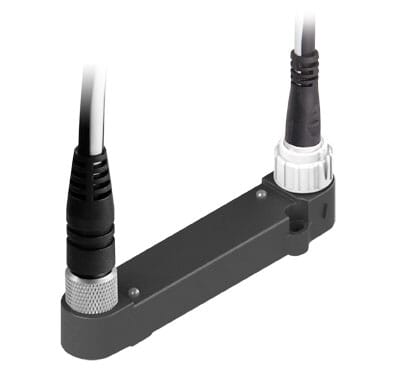

ECI-100 gjør motor og navigasjon integrering en realitet for nesten alle størrelser fartøy.
Kan benyttes på mange motormerker og modeller
- Yamaha: Command-Link, Command-Link Plus, Helm Master, T50, T60, F90, LF115, LF200, F250, F300, Z150, VZ150, Z200, VZ225, LZ250, Z300, VZ300, F50, F60, F75, F115, F200, F225, LF250, F350, LZ150, Z175, LZ200, Z250, VZ250, LZ300. Ikke alle motorene har Command-Link, Command-Link Plus eller Helm Master montert som standard. Sjekk med din Yamaha forhandler om systemet er kompatibelt.
- Yanmar: 3JH5E, 4JH4-TE, FJH3-DTE, 4BY2-260, 6BY2-260, 8LV-370, 6LY3-STP, 4JH5E, 4JH4-HTE, 4BY2-150, 6BY2-220, 8LV-320, 6LY3-UTP, 6LY3-ETP
- Honda: NMEA2000 og J1939 protokoller alt etter alder.
- Mercury / Mercruiser: SmartCraft VesselView
- Caterpillar: Bruk 12-pin splittkabel E70305
Volvo Penta integrasjon
- Fra årsmodell 2007- D3, D4, D6, D9, D11, D12, D13
|

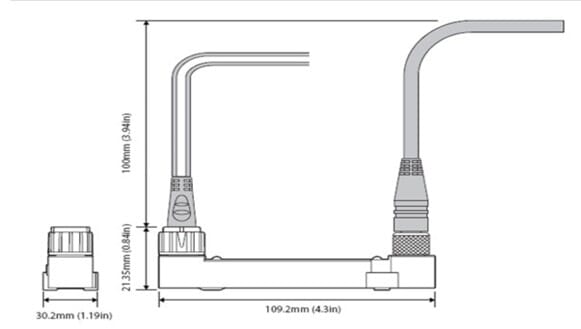

Dimensjoner:
|
 |
|
Delenummer
|
E70227
|
|
Dimensjoner
|
109,2 x 21,35 x 30,2 mm (se tegning over)
|
|
Normal drivspenning
|
12V DC
|
|
Spenningsområde
|
10,8V til 31,2V
|
|
Maksimal forbruk
|
3,6 Watt
|
|
Normal strømtrekk
|
10mA
|
|
Sikring
|
5A
|
|
NMEA2k LEN
|
1
|
|
Drifts temperatur
|
-20° til +55°
|
|
Lagrings temperatur
|
-30° til +70°
|
|
Relativ luftfuktighet
|
95%
|
|
Vanntetthet
|
IPX6
|
| |
|
|
Volvo Penta EVC motor tilkobling fra årsmodell 2007 og nyere.
Ved å bruke ECI-100 kan du koble din Volvo Penta motor*, Electronic Vessel Control (EVC) system til SeaTalkNG.
Du vil kunne vise følgende data på en tilkoblet Raymarine multifunksjon skjerm og få tilgang til full autopilot styringskontroll på Volvo Penta IPS eller Aquamatic (steer by wire).
 |
· Motor turtall
· Motorens timetall
· Motorolje temperatur**
· Motor kjølevannstemperatur**
· Motorolje trykk**
· Motor kjølevannstrykk**
· Motor drivstofftrykk**
· Motor drivstoff flyt
· Motorens turbotrykk**
· Batterispenning
· Giroljetrykk**
· Giroljetemperatur**
· Drivstoff nivå**
· Båtens hastighet**
· Aggregatets trimnivå**
· Rorvinkel (kun hvis tilkoblet IPS system)
· Motor alarmer:
o Overtemperatur
o Lavt oljetrykk
o Lavt oljenivå
o Lav systemspenning
o Lavt kjøleveskenivå
o Vann i drivstoff
** Kun tilgjengelige data hvis Volvo* sensor er montert
|
Kompabilitet Volvo Penta
|
Disse Volvo Penta EVC motorene fra 2007-* kan vise data på Raymarine multifunksjon skjermer fra Lighthouse 2 og nyere.
Når et IPS eller Aquamatic system er montert med en av de kompatible EVC systemene, vil ECI-100 sammen med Raymarine's Evolution 9-akse sensor og adaptive autopilot gi full kontroll over Steer By Wire styring uten at du trenger en proprietær autopilot og gateway fra Volvo Penta.
Du ser her og nedenfor Volvo Penta* motorer som kan ha kompatible EVC-system montert.
VIKTIG! Ikke alle motorer har EVC system montert som standard.
|
Kun Motordata (Dieselmotorer med EVC montert som standard)
|
|
D3
|
D11
|
|
D4
|
D12
|
|
D6
|
D13
|
|
D9
|
|
|
VIKTIG! Vennligst sjekk om EVC er montert og at det er riktig type.
* Volvo og Volvo Penta er varemerke ™ og/eller registrert® varemerke av Volvo Trademark Holding AB.
|
Motordata og Autopilot styreinterface
|
|
D3 Aquamatic
|
IPS500
|
|
D4 Aquamatic
|
IPS550G
|
|
D6 Aquamatic
|
IPS600
|
|
V6 Aquamatic
|
IPS800
|
|
V8 Aquamatic
|
IPS900
|
|
IPS350
|
IPS1050
|
|
IPS400
|
IPS1200
|
|
IPS450
|
|
|
|
Kun Motordata (kun hvis tilleggs EVC system er spesifisert)
|
|
V6 bensin hekkaggregat
|
D2 Seildrev
|
|
V8 bensin hekkaggregat
|
D3 Seildrev
|
|
D1 Seildrev
|
D4-180 Seildrev
|
 |

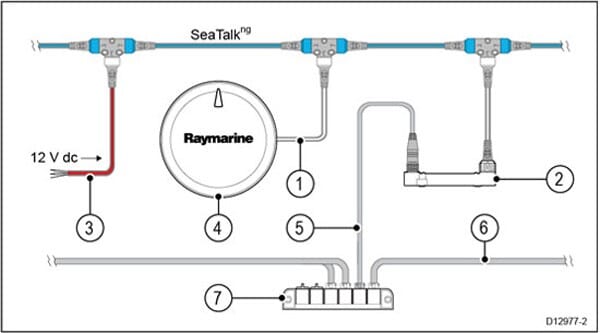

Diagram
- STNG-Dropkabel
- ECI-100
- STNG-Power kabel
- EV-1 / EV-2 Evolution Autopilot core
- Volvo link kabel
- Volvo Penta CAN-bus
- Volvo Penta CAN-bus HUB (Gul/Grå)
|
